travail en cours

commande d'un professeur de guitare de poitou-charente

Voici quelques photos  sur les diferentes étapes de fabrication en cours : (commande d'un professeur de guitare de Poitou-Charente )

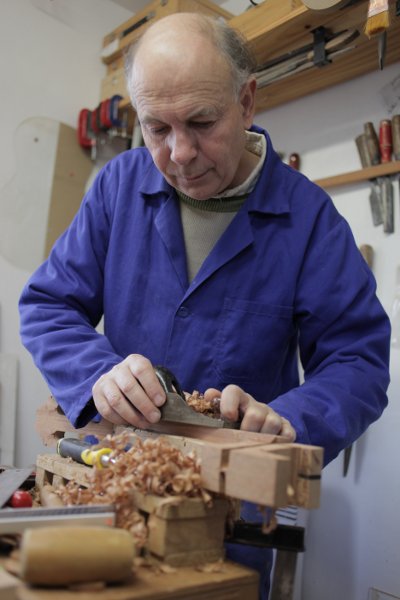

1-Rabotage du manche:

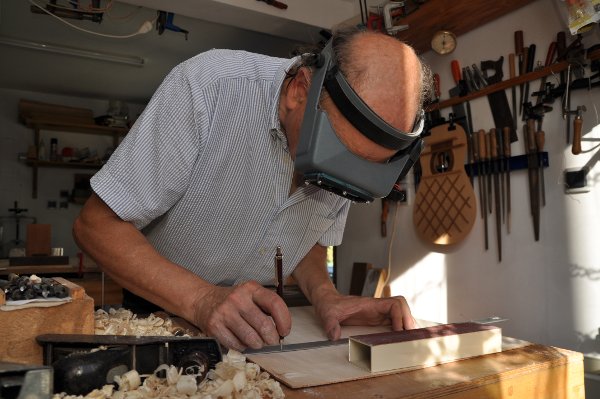

2-Traçage du barrage radial :

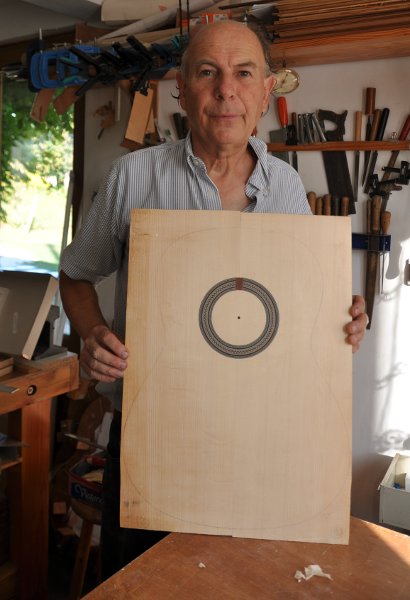

3-Rosace incrustée :

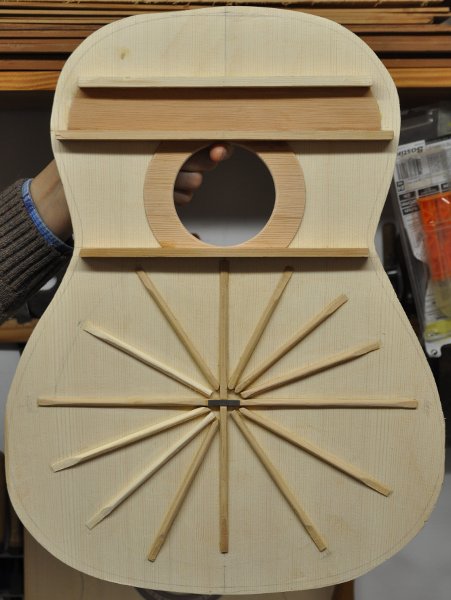

4-Barrage et renfort collés :

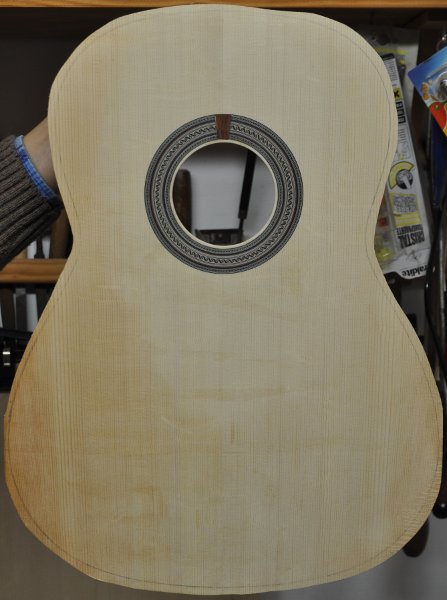

5-Table d'harmonie vue de face :

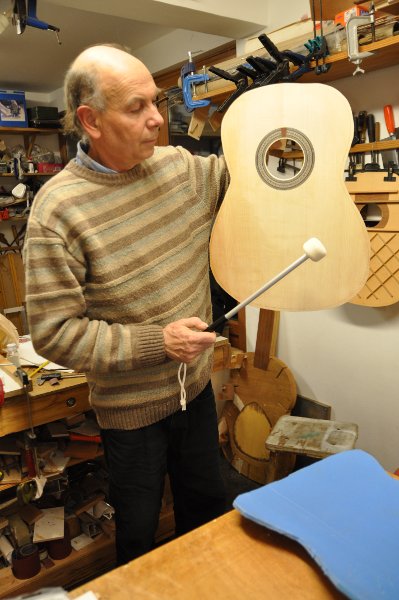

6-Test de sonorité de la table :

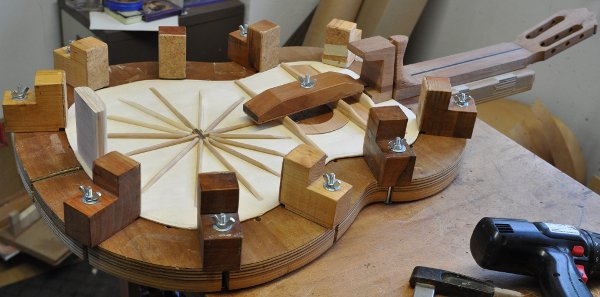

7-Collage du manche sur platforme d'assemblage :


8-Collage du tasseau (qui tiendras les éclisses) :

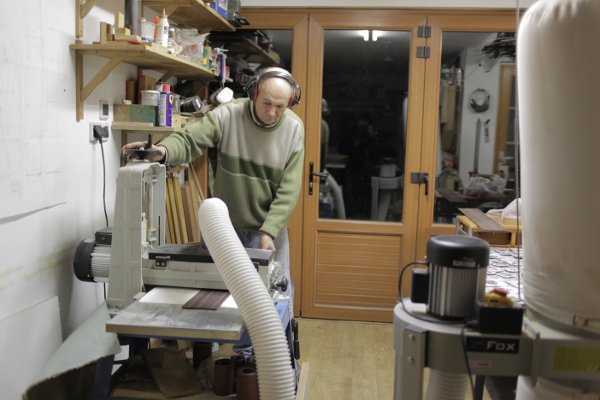

9-Calibrage des éclisses sur ponçeuse :

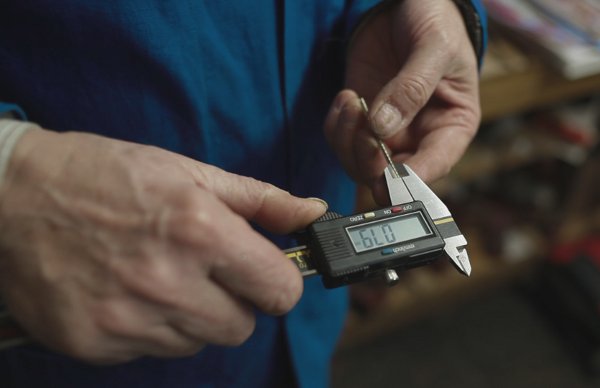

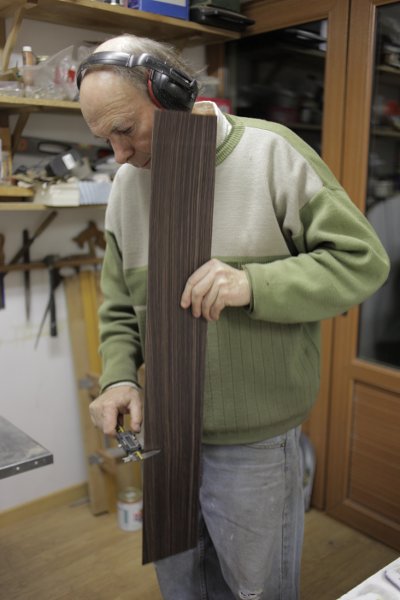

10-Vérifier épaisseur des éclisses :

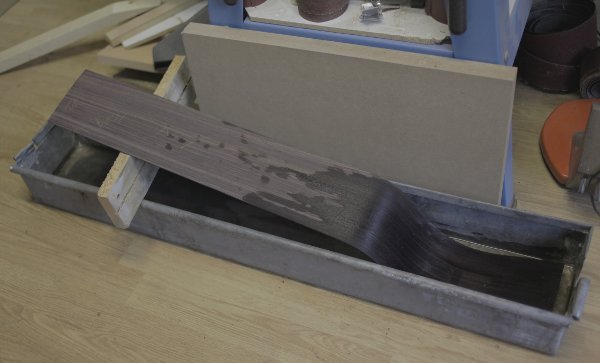

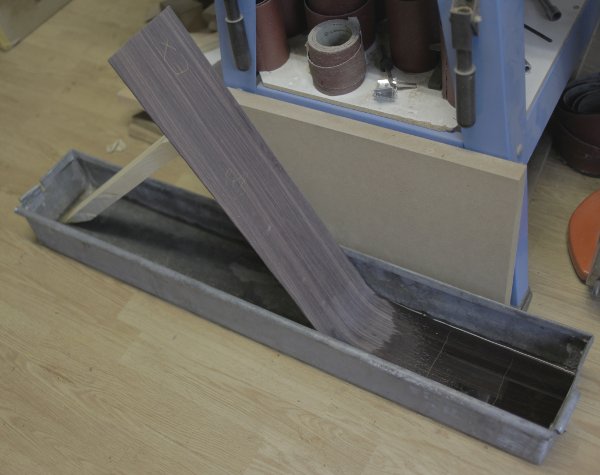

11-Tremper les éclisses dans l'eau tiede :

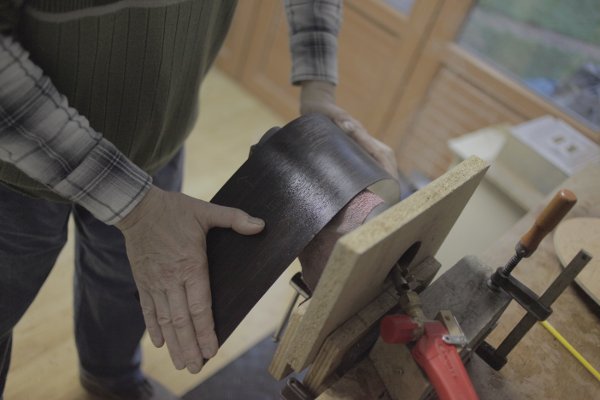

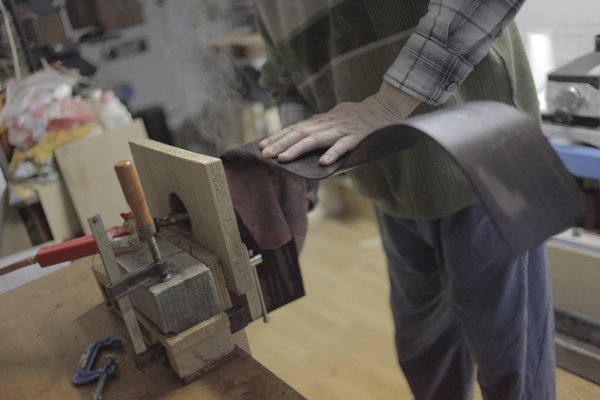

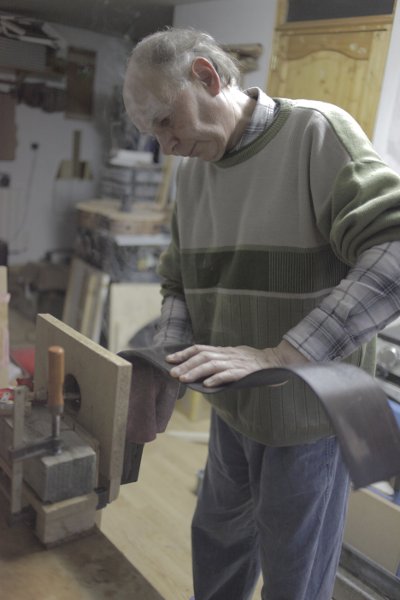

12-Pliage des éclisses sur fer chaud :


13-Progrès du pliage :





15-Pliage du grand lobe :

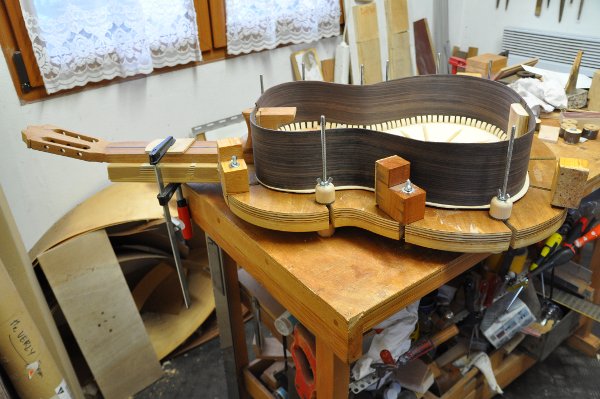

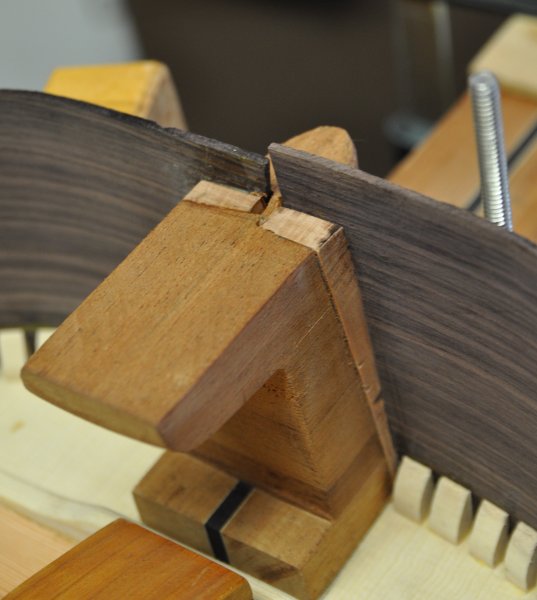

16-Collage, assemblage des éclisses sur table :

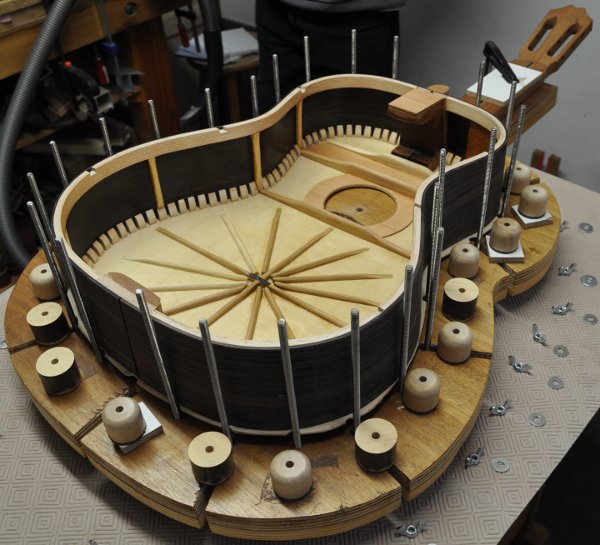

17-Mise à hauteur des éclisses :

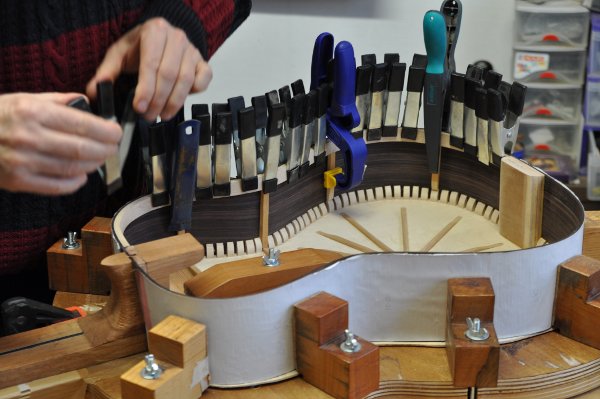

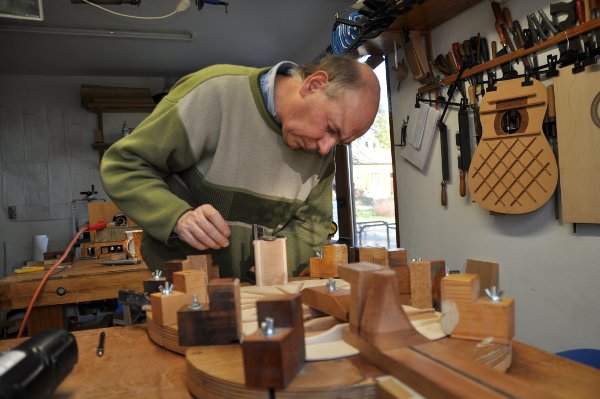

18-Collage des contre-éclisses continues sur éclisse :


19-Les encoches sur les éclisses sont faitent pour acceuillir le fond :

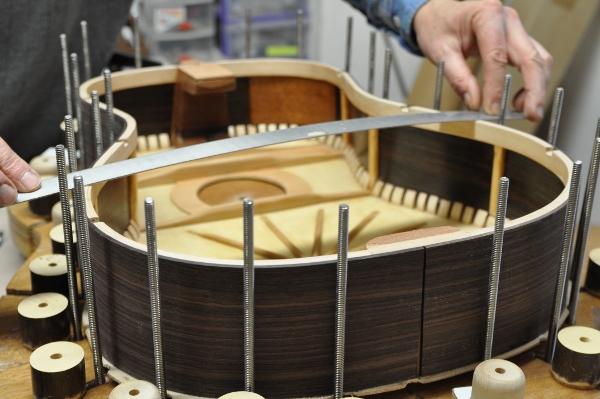

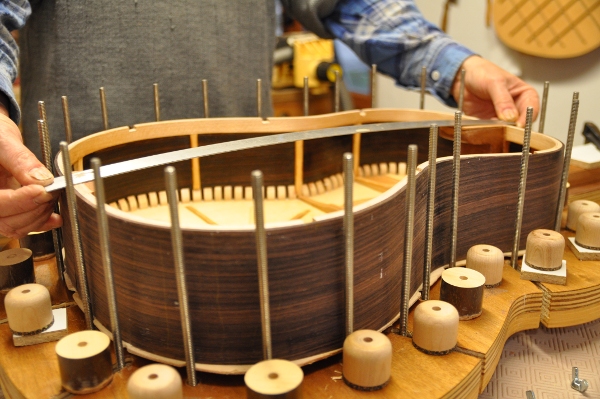

19bis.jpg20bis.jpg20-Contôle de l'angle de bombage du fond :

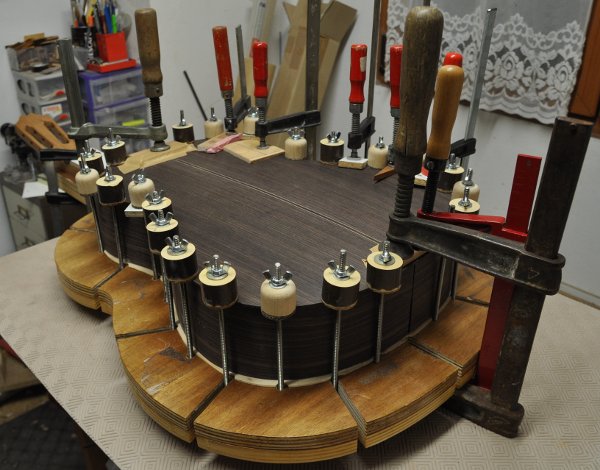

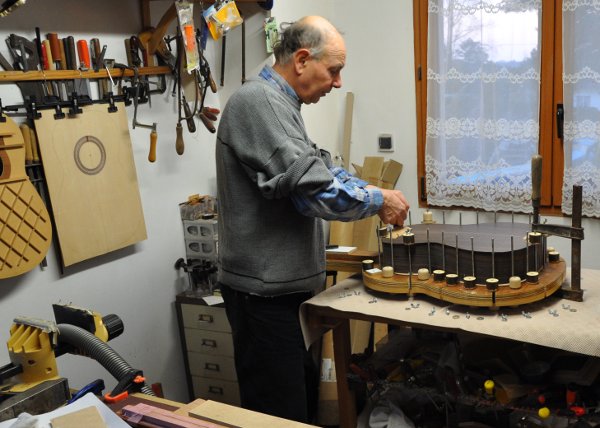

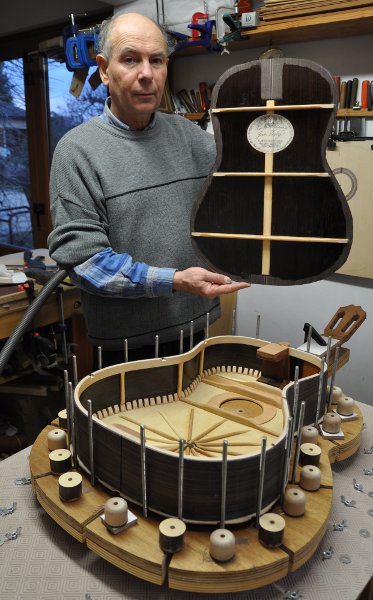

03bis.jpg04bis.jpg21-Collage du fond à l'aide de presses à violons :


22-Quelques serre-joints supplémentaires de dernière minutes pour être certain que la colle bave partout entre les contre-éclisses et le fond :

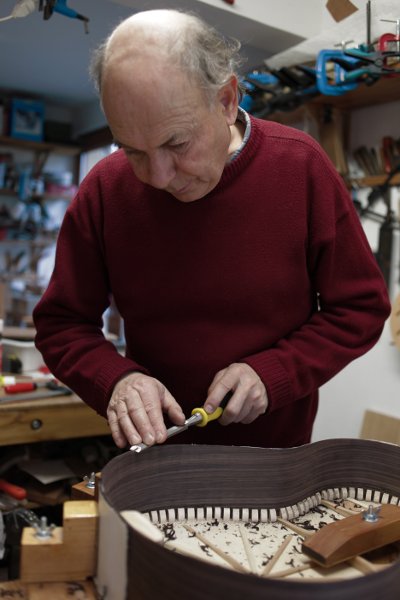

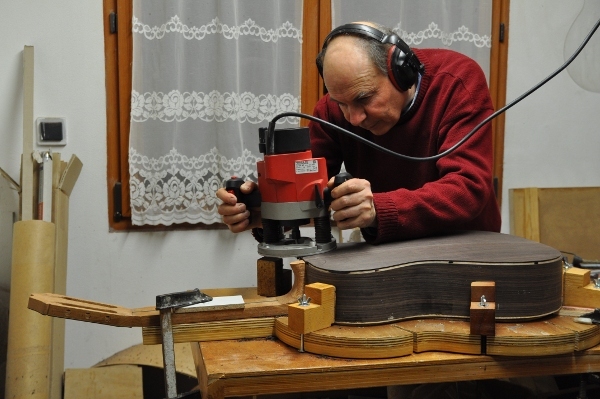

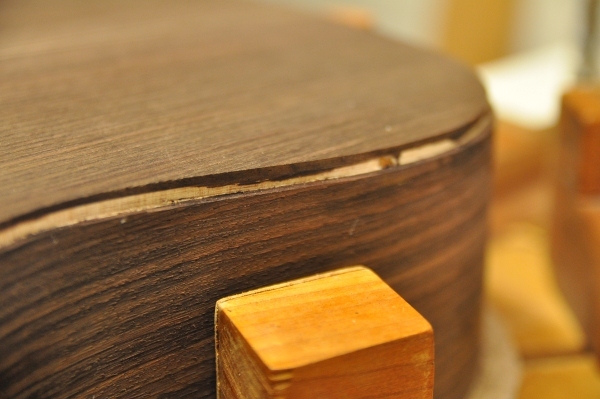

23-Rainurge des éclisses:

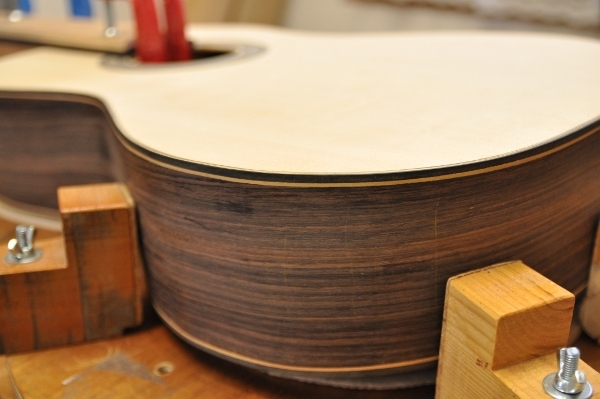

24-filets de bord installés:

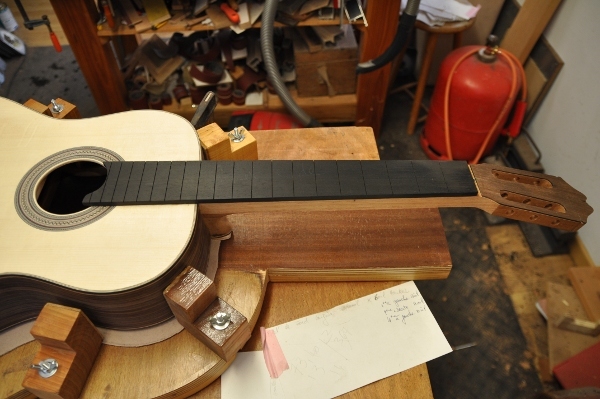

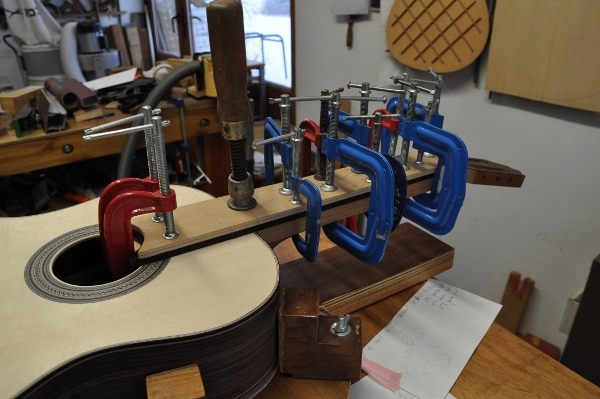

25-Collage de la plaque de touche:

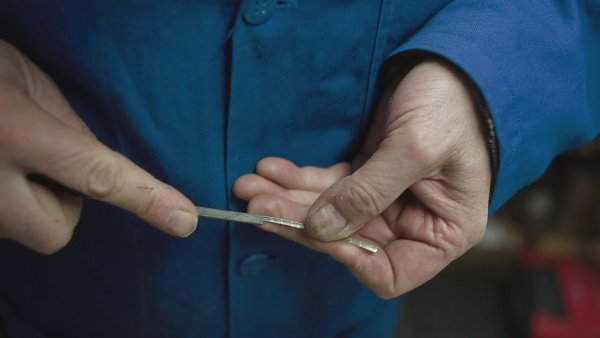

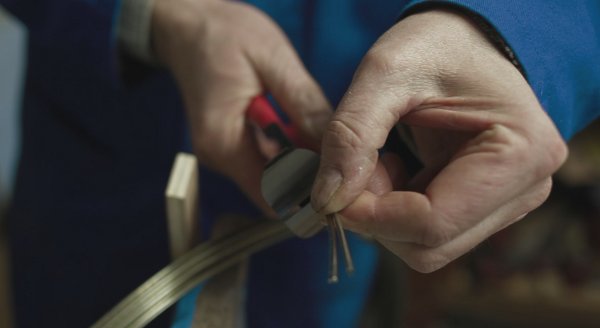

26-Coupe d'une frette, limée à épaisseur:

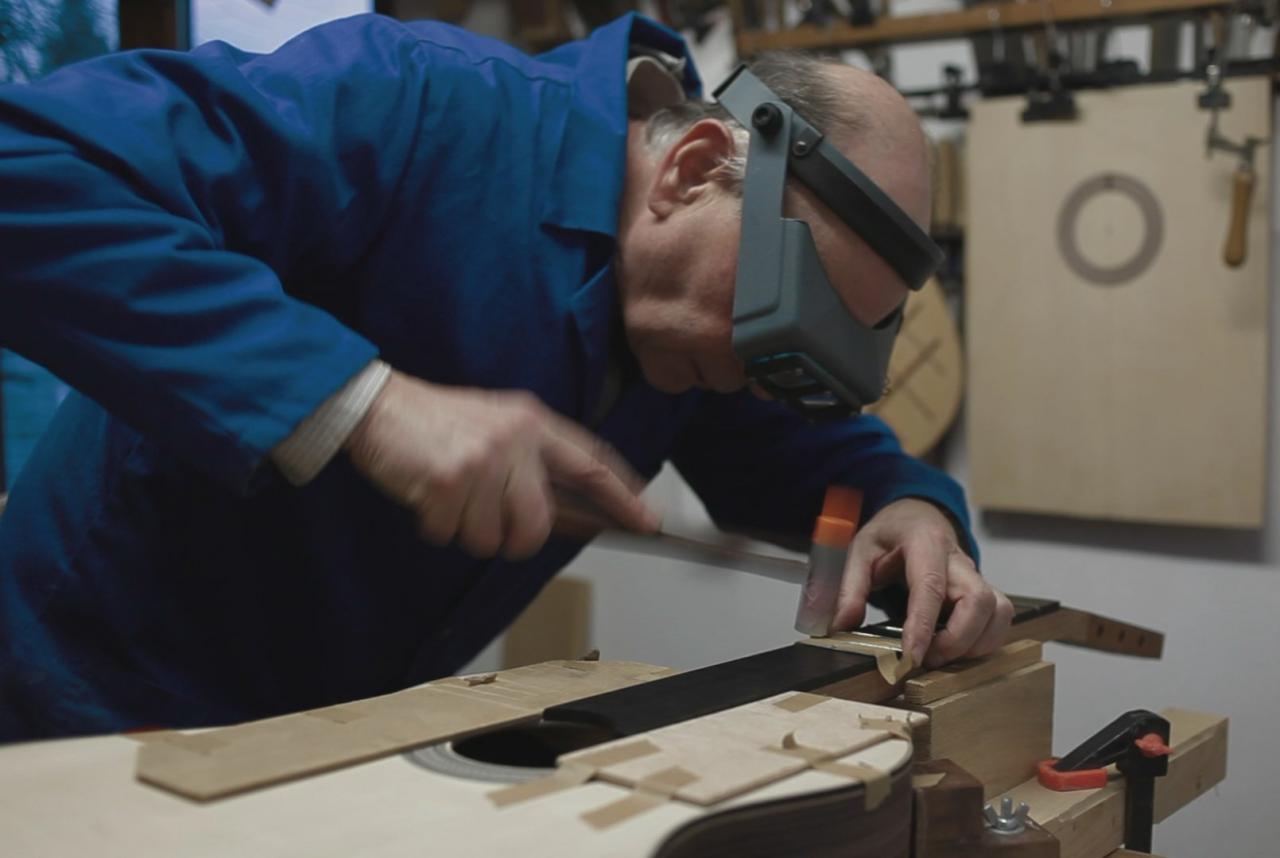

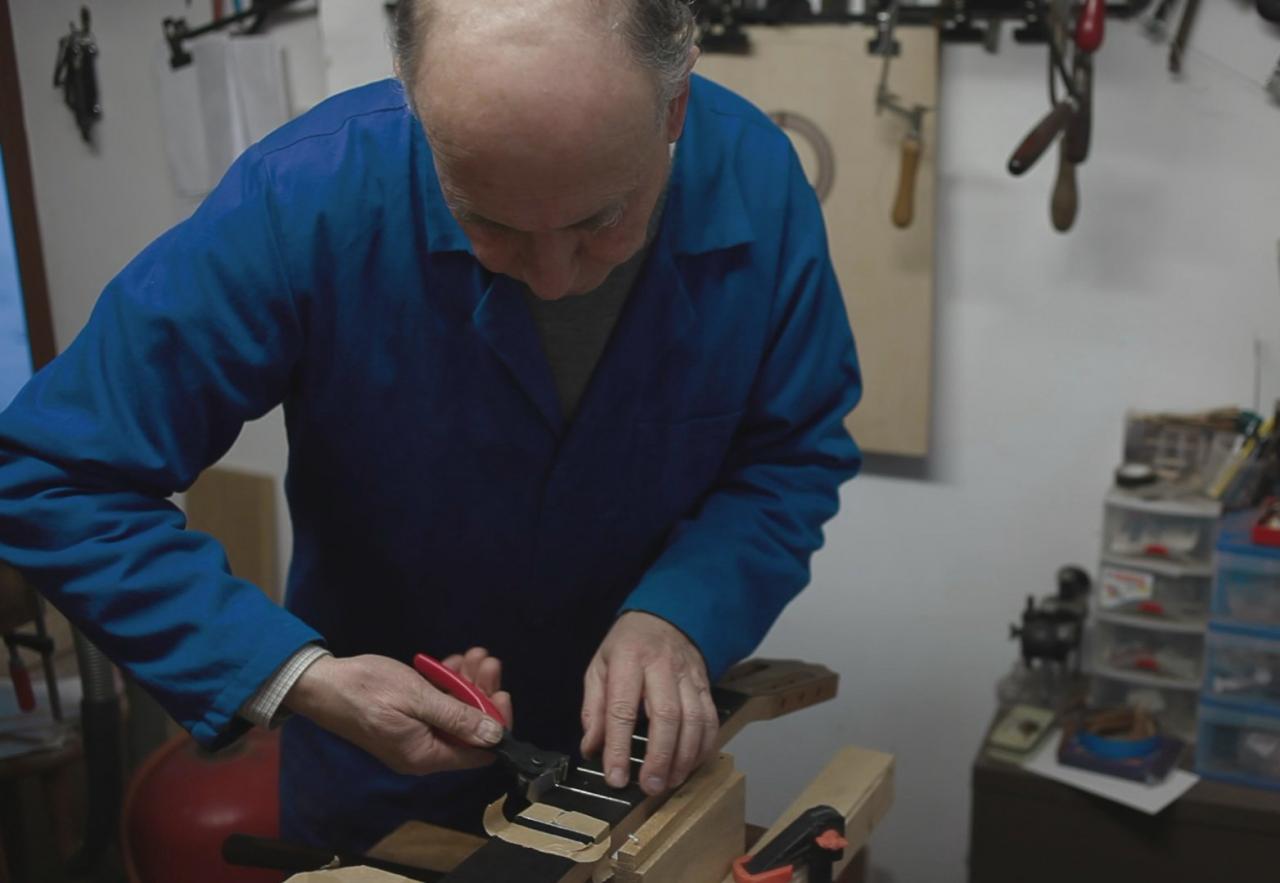

27-Colle à bois, incrustation de la frette au marteau:

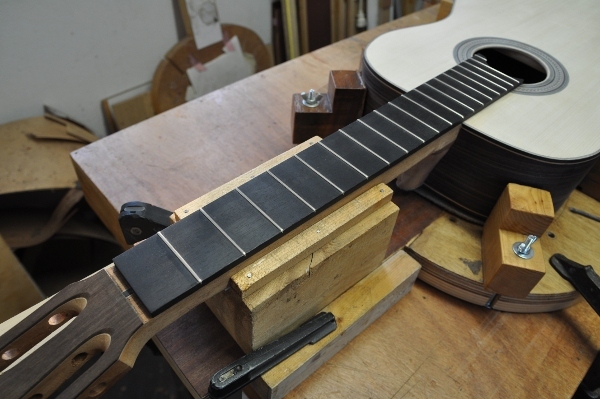

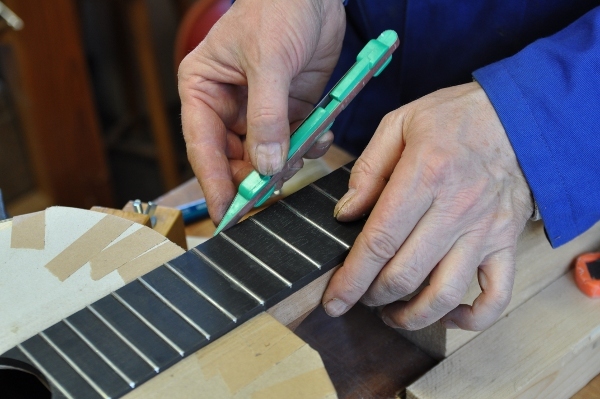

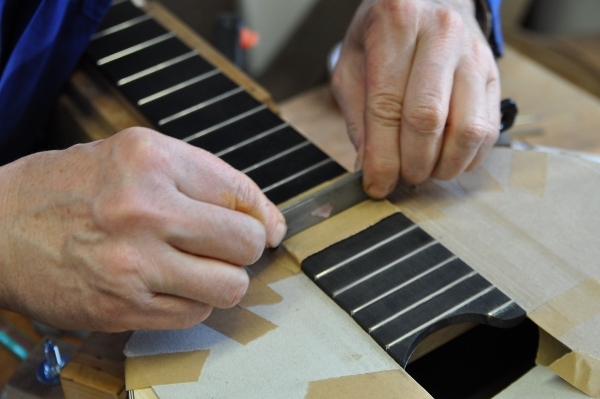

28-Planification de la plaque de touche et réarrondir les frettes:


29-fin du frettage:

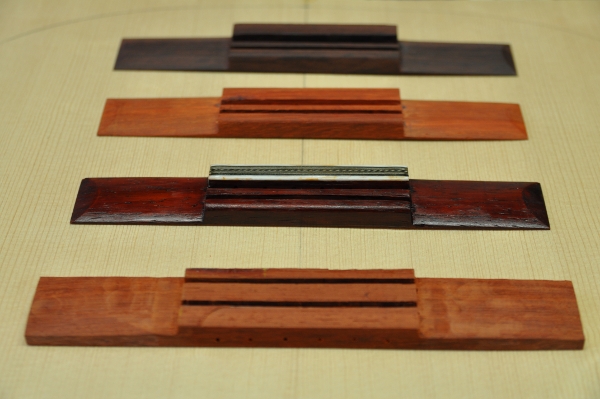

30-Ebauche de chevalet presque terminé:

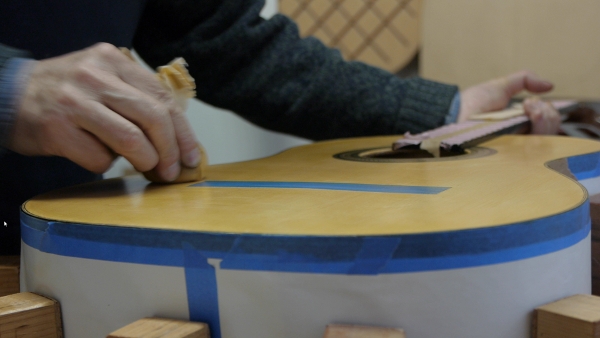

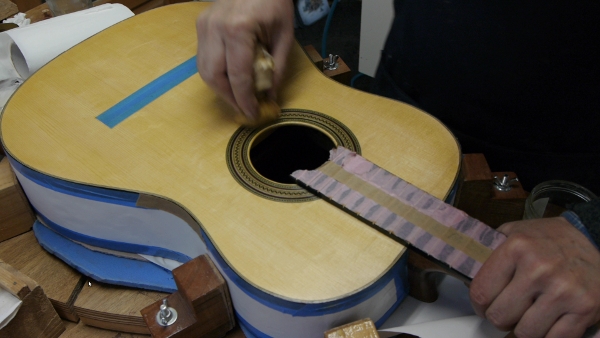

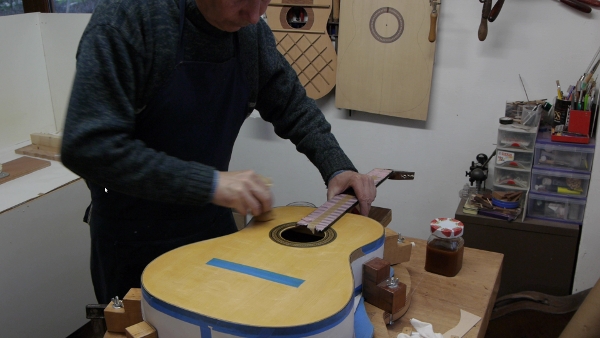

31-Vernis au tampon:

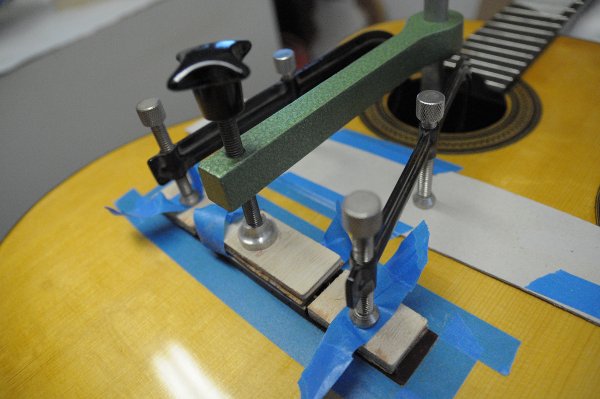

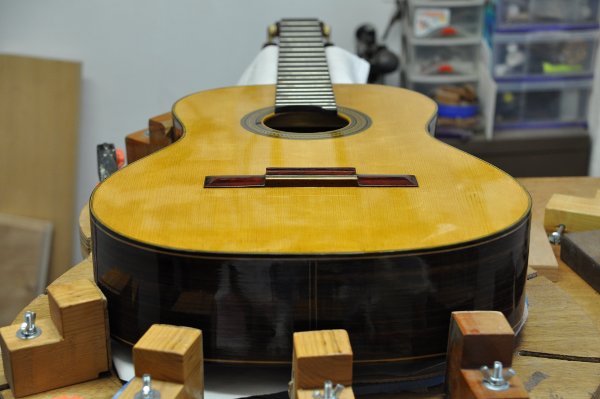

32-Collage du chevalet :

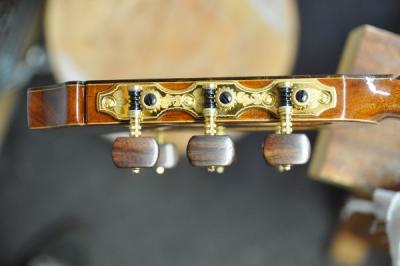

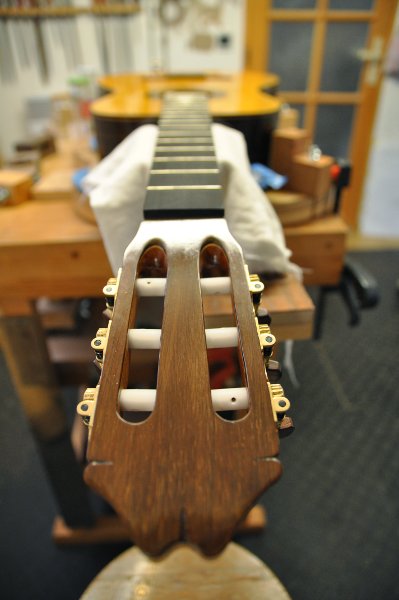

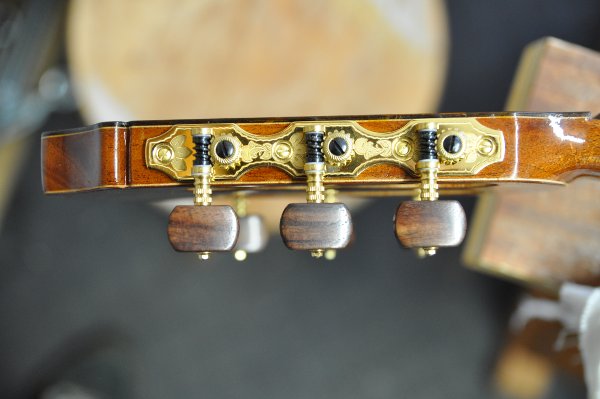

33-Mécanique de tête type Rubner :

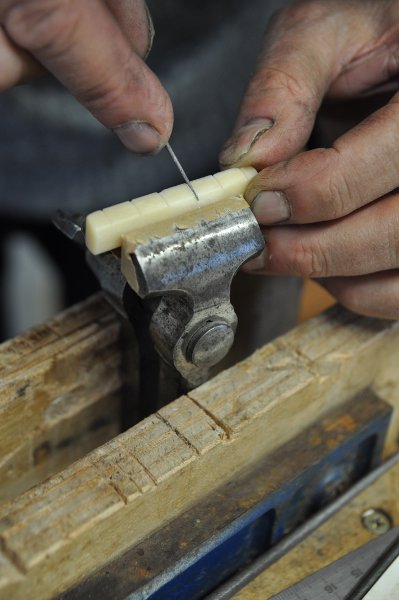

34-Os de sillet :

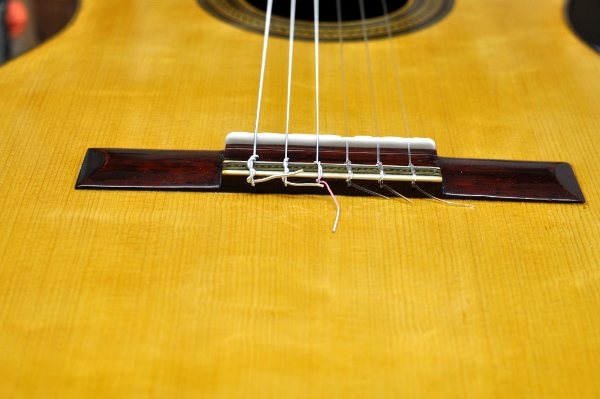

35-Os sillet de chevalet :

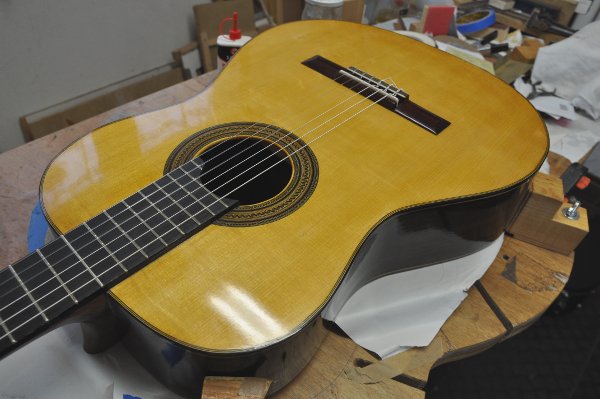

36-Mise en cordes :

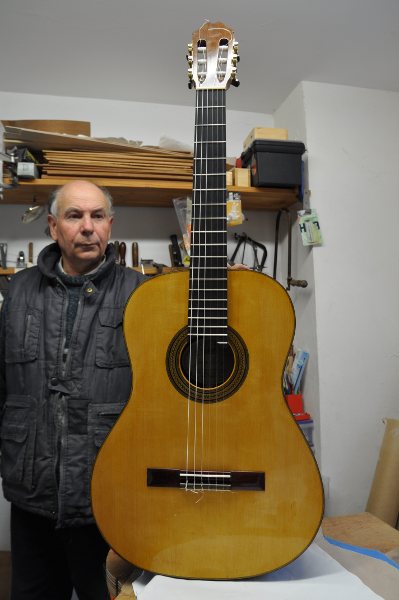

Fin

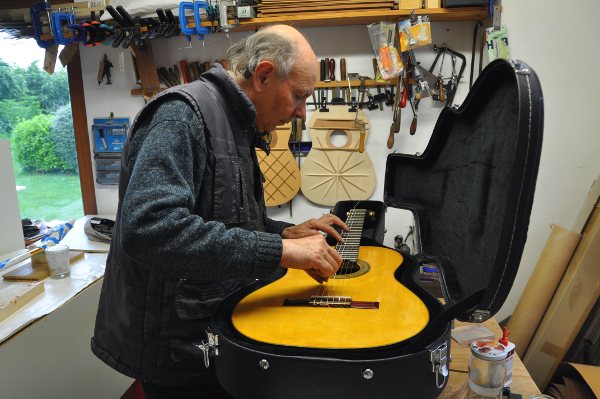

Guitare prête à partir dans son étui.
